根据您提供的内容,摘要如下:开关二极管是电子系统中的核心高速开关元件,它利用PN结的单向导电性,通过在正向电压下导通、反向电压下截止,实现电路的快速通断控制,其关键特性在于极短的反向恢复时间,能迅速从导通状态切换至截止状态,有效减少开关损耗,从而适应高频、高速的工作环境,开关二极管被广泛应用于开关电源、数字逻辑电路、高频脉冲电路及电机驱动等电子系统中,是实现信号转换、能量控制和逻辑处理的关键半导体器件。

  1. 什么是开关二极管?
  2. 工作原理与关键参数
  3. 典型应用领域
  4. 常见型号与选择指南
  5. 未来发展方向

什么是开关二极管?

开关二极管(Switching Diode)是一种专门设计用于高速开关应用的半导体器件,与普通整流二极管不同,开关二极管的核心优势在于其极快的开关速度和极短的恢复时间,使其能够在纳秒级别内完成导通与截止状态的切换,从而满足高频电路的需求。

从结构上看,开关二极管同样由PN结构成,但通过特殊的掺杂工艺和优化的几何结构,大大减少了少数载流子的存储效应,进而实现了高速开关特性,这种设计使得开关二极管在数字电路、通信系统以及电源变换等领域中扮演着不可替代的角色。

工作原理与关键参数

开关过程解析

开关二极管的工作过程可以分为两个关键阶段:

正向导通:当施加正向偏压时,二极管迅速导通,电流流过PN结,开关二极管在此阶段的特点是具有较低的正向压降和极快的响应速度,能够迅速进入饱和导通状态。

反向截止:当电压极性反转时,开关二极管需要从导通状态迅速“关断”,理想情况下,这一过程应瞬间完成,但实际中存在一个关键参数——反向恢复时间(trr,Reverse Recovery Time),它衡量了二极管从正向导通切换到反向截止所需的时间。

反向恢复时间是衡量开关二极管性能的核心指标,开关二极管的trr通常小于4纳秒,部分超高速型号甚至可达到皮秒级别,这远低于普通整流二极管(通常为微秒级),极短的trr意味着二极管可以在极高的频率下工作,从而减少开关损耗,提升系统效率。

核心参数

选择开关二极管时,以下参数至关重要:

  • 反向恢复时间(trr):最关键的参数,直接决定开关速度。
  • 正向压降(VF,Forward Voltage):导通时的电压损耗,影响功耗。
  • 反向耐压(VRRM,Repetitive Peak Reverse Voltage):可承受的最大重复反向电压。
  • 正向电流(IF,Forward Current):可连续通过的最大电流值。
  • 结电容(Cj,Junction Capacitance):影响高频性能,结电容越小,高频特性越好。
  • 开关速度与功耗的平衡

    开关二极管的设计面临一个核心矛盾:开关速度越快,通常正向压降越大,导致导通损耗增加,尤其是在高频应用中,开关损耗与导通损耗需要综合权衡,工程师需要根据具体应用场景,在开关速度和功耗之间取得最佳平衡,例如在低功耗便携设备中更注重正向压降,而在高速通信电路中则优先考虑开关速度。

    典型应用领域

    高速数字电路

    开关二极管是数字电路中不可或缺的元件,广泛应用于:

  • 逻辑门电路中的开关元件,实现信号的高速切换。
  • 信号路由与选择,例如多路复用器中的通道选通。
  • 高速数据总线上的信号隔离,防止信号反射和串扰。
  • 电源转换系统

    在开关电源(SMPS,Switching Mode Power Supply)中,开关二极管用于:

  • 整流电路,将高频交流转换为直流,要求二极管具备极快的恢复特性。
  • 续流二极管(Flyback Diode),用于保护开关管免受反电动势损坏。
  • 输出整流,将高频变压器输出的脉动电流整流为平滑直流。
  • 射频与通信系统

    射频应用中,开关二极管的特性尤为重要:

  • 射频信号开关,实现天线的收发切换。
  • 变频器中的混频器,利用二极管的非线性特性进行频率变换。
  • 限幅器和保护电路,防止过高的射频功率损坏后级电路。

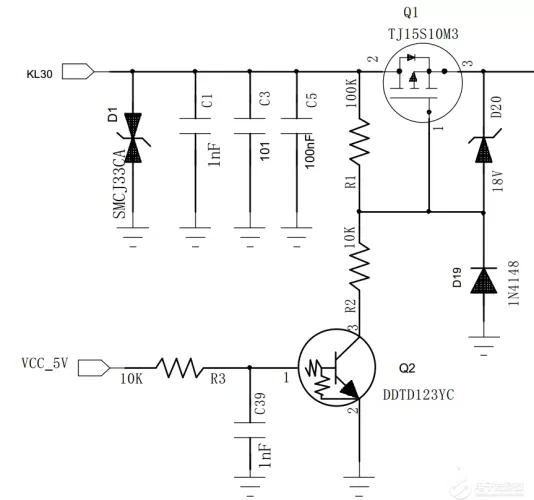

  • 保护与限幅电路

    开关二极管的快速响应使其成为理想的过压保护元件:

  • ESD(静电放电)保护,例如在USB接口、HDMI接口等高速数据端口。
  • 电压钳位,将输入电压限制在安全范围内。
  • 浪涌电流限制,在电源启动时抑制冲击电流。
  • 常见型号与选择指南

    典型商用型号

    型号

    trr (ns)

    VRRM (V)

    IF (mA)

    典型应用

    1N4148

    <4

    100

    200

    通用开关,信号处理

    1N914

    <4

    100

    200

    低成本开关,逻辑电路

    BAW56

    <6

    85

    200

    双二极管封装,节省空间

    BAT54

    <5

    30

    200

    肖特基型,低压降,适合高频

    BAV99

    <6

    85

    200

    双串联封装,紧凑设计

    选型要点

  • 开关速度优先:高速数据通信或高频开关电源中,优先选择trr < 2ns的超快恢复二极管,例如BAV70或专用肖特基二极管。
  • 电压等级匹配:确保反向耐压至少为电路工作电压的1.5~2倍,留出足够的裕量应对瞬态过压。
  • 功耗评估:考虑正向压降与开关频率的乘积,评估总功耗,必要时使用散热措施。
  • 温度范围:工业级应用需考虑宽温度范围特性(通常为-55°C~+150°C),确保可靠性。
  • 封装形式:SMD封装(如SOD-123、SOT-23)适合自动化装配和高密度布线;轴向封装(如DO-35)适合高功率或手工焊接场景。
  • 未来发展方向

    随着下一代通信技术(如5G/6G)和高效能源转换技术的持续演进,开关二极管正朝着更高频率、更低损耗、更小封装的方向不断突破,特别是:

  • GaN和SiC开关二极管:宽禁带半导体材料带来更高的反向耐压(可达数千伏)和更优异的高温性能,适用于电动汽车充电桩、光伏逆变器等大功率场景。
  • 集成化趋势:将多个开关二极管集成在单一芯片中(例如双二极管阵列、桥式整流模块),减少寄生参数,提升系统可靠性。
  • 智能化控制:与驱动电路集成,实现更精确的开关时序控制,例如结合数字信号处理器实现自适应死区时间调节。
  • 开关二极管作为电子系统中实现高速开关的核心元件,在现代电路中扮演着不可替代的角色,深入理解其工作原理、关键参数和应用场景,对于电子工程师设计高效、可靠的电路系统至关重要,随着材料科学与封装技术的不断进步,开关二极管仍将继续演进,为更高性能的电子系统提供坚实支撑。

    无论是设计一款手机充电器、一台通信基站,还是构建复杂的数据中心,开关二极管都以其独特的高速开关能力,默默守护着电子世界的每一次脉冲与每一次数据流动。
